產品描述

WSDF5316產品是單節鋰離子/鋰聚合物可充電電池組保護的高集成度解決方案。WSDF5316包括了先進的功率MOSFET,高精度的電壓檢測電路和延時電路。WSDF5316具有過充、過放、過流、短路等所有電池需要的保護功能,并且工作時功耗非常低,同時還支持 CTL 船運模式和重啟模式設置。WSDF5316 不僅僅為穿戴設備而設計，也適用于一切需要鋰離子或鋰聚合物可充電電池長時間供電的各種信息產品的應用場合。

主要特點

內部集成等效55mΩ 的先進功率 MOSFET

支持 CTL 船運模式

支持 CTL 重啟模式

支持首次上電自鎖功能

過溫保護OTP

充電過電流保護locc

過放不可自恢復功能

兩段過流保護

放電過流保護lov

負載短路保護ISHORT

充電器檢測功能

0V 電池充電功能

延遲時間內部設定

高精度電壓檢測

精度： ±25mV

低靜態電流

正常工作電流：0.9uA

待機模式電流：<10nA

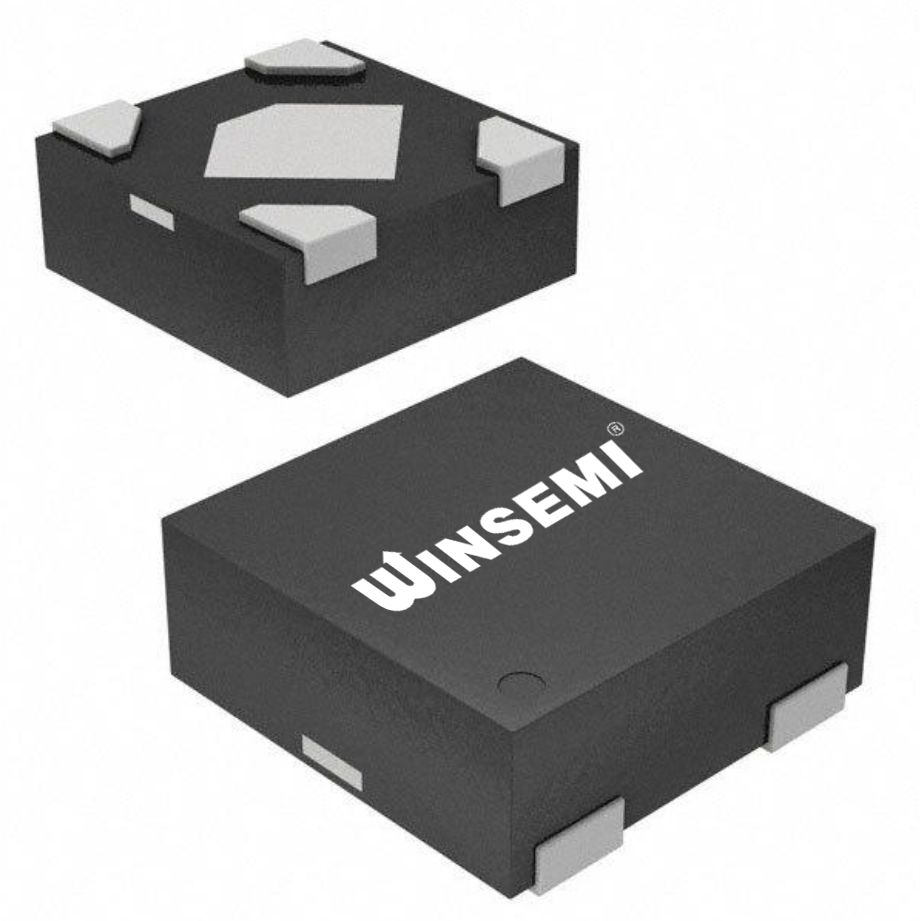

提供 DFN4L-1×1 封裝

無鉛、無鹵素
